가스 시스템 챔버 8과 허풍 너비 내기 기계는 구분합니다

제품 설명

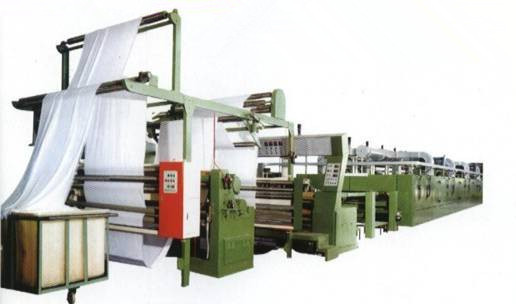

가스 시스템 챔버 8 부분 KZM-180-340과 허풍 너비 내기 기계







KZM-180-340 유형 허풍 스텐터 세팅 기계 (가스 시스템)

챔버 8은 구분합니다





가공처리하세요 :

→ 물 coolingφ570*2 → 보정기에서 떨어져 열 세팅 → 공기 냉각법 → 피닝을 위한 → 방에서 가장자리 → E+L 4 손가락 가장자리 언컬러 장치 →pinning을 탐지하는 → 상위 초과공급 →E+L 가장자리를 소비하는 →padder 탈수기 → 자동차 씨실 교정기 장치 →lower 과공급 나사를 집중한 개방폭 엔트리 → 곤경 천 프레임 → 적외선 가장자리, j-통에) E+L 직포 유도관 device→batching (변동 절단 /Plaiting







엔트리 직물 부문 :

1. MH591-180 MH591-180 패더는 난도질합니다

2. 자동차 씨실 교정기 장치

3. 주요 구성 : 제직한 직물

4. 180 Cm 공칭 폭 : 180 Cm

5. 70-160 Cm 효율적이 폭 : 70-160 Cm

6. 10-100 Ｍ /min 기계적 속도 범위 : 10-100 Ｍ /min

7.열원 : 천연가스

8. 이송체인 : 핀 플레이트 체인

9. 기압 : 0.5mpa 이상

10.공급 상부는 범위를 너무 먹입니다 : -10% 내지 30%

11.공급은 낮아지고 범위를 너무 먹입니다 :-10% 내지 30%

12. PLC : 독일인 지멘스

13. 주파수 변환기 : 주요 드라이브는 지멘스이고 주파수 변환기를 일으킵니다 :덴마크의 단포스 HOLIP







Ｌ E&L 패브릭 직포 안내원 시스템

회전 인장 롤러와 조절 핸들의 연장을 포함하여, 롱 암은 길이에 1400 밀리미터입니다.

• 롱 암 안에 있는 타우브.
• 2개 드라이브는 롤러 (롤러를 분리하는 분리대)을 확대합니다

Ｌ 센서의 폭은 탑니다

센터 가이드 롤러, 표면의 Ｌ 한 쌍은 이동된 옆인 많은판으로 구성됩니다.

Ｌ 보조물과 드라이브 구성 요소

마르거나 습식 직물을 위해



천 안내 기구 장치

• 떠있는 회전식 장력 조절기가 패더 탈수기의 속도를 조절합니다.
• 패더 탈수기 :MH591-180



두 롤러 패더 탈수기

1. 비스듬한 롤러형
2. 랙빔의 코팅과 보호
3. 방해 명부는 스테인레스 강으로 만들었습니다

4. 두 대경 실린더 압력은 획일적이고 효율적인 압축을 보증합니다
5. 스퀴즈 롤러 :
6. 활동적 압축 롤러는 경질 고무, 85 '버팀목의 견고성을 코팅했습니다
7. 수동적 압착 로울러는 경질 고무, 80 '버팀목의 견고성을 코팅했습니다

8. 활동적 경질 고무 롤러, 11 kw 모터 드라이브



패더는 케미컬탱크를 난도질합니다

1. 공기인 채 오르고 낮아집니다
2. 액면조절기 장치와 레벨 제어
3. 롤러의 폭 : 1800 밀리미터

4. 롤러의 지름 : 350 밀리미터

5. 전체 스퀴징력 최고 7까지 톤.
6. 탱크 빠른 배수를 위한 자동하차 기구



씨실 교정기

스텐터 세팅 기계는 수평선상 복귀 체인과 결합했습니다



급포와 과공급 장치



피딩되는 직물은 플랫폼을 놓고 운영합니다


상위 견인 롤러, 더 낮은 견인 롤러

2.2 kw는 2개의 견인 롤러를 운전합니다
사용 기어박스는 구성 사이의 긴장의 2개의 견인 롤러 전동 장치를 조정합니다
과공급 +40%의 최대 디자인율
컨베이어 사슬 속도와 비교해서
2 신장기 롤러, 1.5 kw 드라이브
스테인레스 강 나선형의 문신
두개 씨실 전기적으로 조정할 수 있는 롤러, 4 × 0.18 kw 드라이브

상위 견인 롤러 하에 설치된 가이드 롤러



미터 브리지 - 급포 구간의 면적에 위치합니다.



장치를 공급하는 구성

두 핀 솔은 장치를 팽팽하게 하여 장치, 직포 에지를 너무 먹입니다

좌우로 독립적 조절
2 × 0.37 kw 드라이브
Ｅ + Ｌ 모서리 언컬러 장치



구성 컨베이어는 첨단 기술 체인을 설비했습니다

직물 엔터 트랙은 길이에 4500 밀리미터입니다

폭변조를 용접하는 와이어로 연결됩니다,

추진 직포 에지 솔은 직물 엔터 지역에 설정됩니다,

공기 체인 텐셔너,

챔버에서의 체인과 트랙

체인 동축 드라이브

수평선상 복귀 체인 경기 핀 플레이트, 체인 오래가는 주유,

플랫폼 바깥쪽의 직물

핀-오프 가이드 롤러





전기 체인폭 조정 장치

늘어진 지역, 0.55 kw 드라이브 안에 있는 한 스크루

4 스크루는 고온 챔버에 있습니다

한 스크루는 직물 외부 영역, 0.55 kw 드라이브에 있습니다

직물에서 엔터와 출구는 표시한 폭입니다

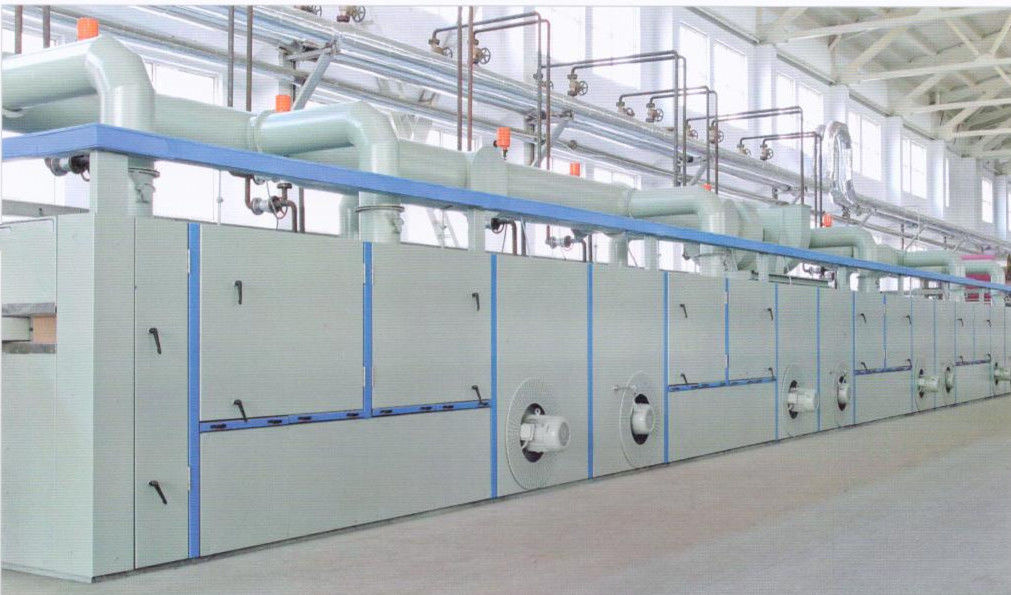

가열실

체임버 프레임은 6# 각도 철로부터 만들어지고 8# 홈형 강이 함께 용접되었습니다.

챔버마다, 8개의 고온 챔버는 3000 밀리미터 장기간입니다

열 -절연 문은 절연재와 실리콘 고무 스트립이 봉합을 위해 사용된 채로 충전되는 1.2 밀리미터 냉간 압연 강철, 100 밀리미터 두께로부터 만들어집니다.

효율적 단열 특성으로

이중 필터, 최고 수준 필터는 장치 동작에서 청소될 수 있고 문을 열고 내려가지 않습니다
최저인 챔버 필터는 환기를 보호합니다


CAD 흐름 KLD 소프트 타입 스프레이 배출구


레이 온 공기 흐름 설계



단열재 공간 전후에 고온 챔버

엔터와 구성의 출구는 바람 방벽을 가지고 있습니다



최저 열차단

100 밀리미터 두꺼운 무기 섬유로, 특별한 절연 패널


고온 챔버 바닥의 곳



공기 순환 시스템 이중덕터
상부 및 하부 덕트와 수동 제어 공기 흐름을 분리하기.
8는 챔버를 뜨겁게 합니다, 각각 챔버가 순환 팬들을 2명 가지고 있습니다.
FM은 모터와 팬, 동력은 7.5 kw/1740rpm 이고 최대 속도는 1740rpm 이도록 연결에게 지시합니다.
주파수 변조 장치, 각각 전력 15 kw의 8개 세트.



보호 시스템

작동정지는 자동적으로 구성에 대한 공기 흐름 타격을 중단합니다

당신이 켜질 때, 자동장치는 기억장치 시스템을 다시 맞추었습니다



가열 체계

8개 열기 버너 (이탈리아 RIELLO)

8개의 온도 조절 장치

공기 순환 온도 230'





배기 기구

배기팬, 주파수 변조 모터 드라이브의 2개 세트.

각각 원동력은 3 kw입니다.



냉각 면적 CAD 흐름 -분사 공기 수단

직접적으로 연결된 1000 밀리미터 장기간, 구동 모터

전원은 5.5 kw입니다. 바퀴모양 속도는 1500rpm입니다



전기 기구 구성

모든 구성 컨베이어 드라이브는 주파수 모터 제어를 채택합니다

정상적인 것 멈추고 긴급이 멈출 때,

완전한 중단에 대한 감속 제어

제어 장치와 장비의 감시는 직물 엔터 지역과 직물 외부 영역에 있습니다.

전기적 박스
와이어 선배치와 40의' 가장 높은 온도에 적절한 디자인과 상대 습도 90%
컨베이어 드라이브 모터 케이블 구성
다른 작은 전기 케이블
순환 팬 케이블


케이블을 제어하고 사용이 준비되어서 준비했습니다.





부문 바깥쪽의 직물



플랫폼과 견인 롤러 바깥쪽의 직물

3 kw는 운전합니다

2개의 물 냉각 롤러가 각각 지름은 570MM입니다

Ｊ - 밖에 엷은 갈색의 두터운 나사



구성 반대 미터



직물 이송 장치 (결합 장치를 1회분으로 처리하고 엮습니다)

견인 롤러와 인정과 함께 조직 연결과 함께 차단을 운전하기 위해 일합니다

직물 인장도는 조정될 수 있습니다

주름 범위는 1000 밀리미터입니다

배칭 장치의 지름은 1500 밀리미터입니다



고성능 정적 제거

이온 바는 배칭 장치에 있습니다.



한쌍의 도구



착용부의 일배치분





페인트



계기판과 빛나는 청색 페인트를 위한 챔버 캐비닛 성분이 (RAL5007)를 청색화합니다
페인트 또는 은 회색 페인트, 회색 상자 위의 아연 코팅과 같은 앤티-러스트 처리.
